液壓旋轉/下開式堰門由啟閉油缸驅動控制門板升降，不但節省了地下開挖空間，而且密封牢靠。上游的水是從門板的上端溢流出來，門板可根據需要升降并且可停止在任意位置，以控制配水流量或調節上游水位，可實現沖洗、水位控制和流量控制等多種功能。

雨天狀態：

設備設置雨量傳感器，當降雨增大且雨量達到設定值，堰門開啟，限流閘門關閉，此時管內雨水流入雨水管網排進附近河流或湖泊。當降雨減小且雨量達到設定值，雨水閘門關閉，液動限流閘門開啟，此時管內污水繼續流入污水管網排到污水處理廠。雨天控制目標為減少雨水流入排污管網，減輕污水處理廠負荷，雨量設定值由廠家現場調試確定。

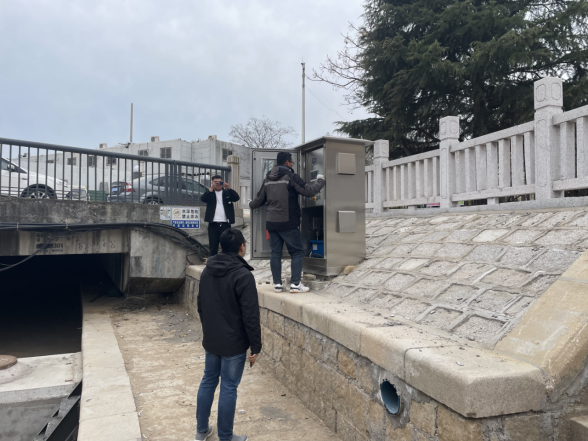

堰門成套設備的電氣控制柜材質不低于不銹鋼304，戶外箱體的防護等級為IP65。

堰門的工作原理基于根據井內液位高低，用液壓方式自動調節堰門的開度，以便控制進入下游的流量。如果下游流量超過設定值，則液動堰門自動降低開度，保持下游的流量在控制范圍之內。

堰門系統采集和收到的液位信號如下：

1）堰門的電氣控制柜可將開關信號輸送至井池內。

2）堰門的電氣控制應具有手/自動切換、急停、切斷、報警等功能。

3）手動控制方式用于堰門的現場短時間控制運行，自動控制方式可以通過井池液位值來控制堰門的開起。

4）成套設備的電氣控制應具有短路、過載及設備過力矩等（不限于此）保護功能，一旦出現故障，應能發出報警信號。

5）堰門成套設備在無人看管的情況下，將操作旋鈕旋至自動位，堰門成套設備將在的工作方式下自動運行。

6）每臺控制箱應提供以下無源觸點信號及接口端子：

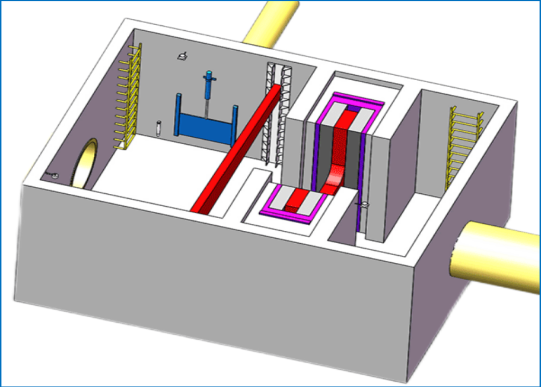

閘門和堰門的安裝步驟

1）將閘門、堰門安全吊入井中。

2）將閘門開口中心與井內管口中心對齊，并用膨脹螺絲固定。

3）將液壓油缸裝置于閘門上，同時將油管一端安置于液壓油缸上；將液位傳感器保護管用膨脹螺絲固定于井下并將液位傳感器放置其中，隨油管一并從穿線管穿出至井上，安裝完成。

4）將堰門開口中心與預留洞口中心對齊，并用膨脹螺絲固定。固定好后將液壓油缸裝置于閘門上，同時將油管一端安置于液壓油缸上，隨油管一并從穿線管穿出至井上，安裝完成。

5）將電氣控制柜放置于位置下，依次接入電動液壓站，油管接入，超聲波液位計等。

6）接通電源，進行調試設置液位。堰門與閘門能實現自動控制和手動控制。
