旋轉式堰門用于關閉和開放泄 ( 放 ) 水通道的控制設施。水工建筑物的重要組成部分，可用以攔截水流、控制水位、調節流量、排放泥沙和飄浮物等 。一 般由活動部分( 也稱門葉 ) 、埋固部分和啟閉機械3部分組成。

結構組成

堰門主要由三部分組成:

①主體活動部分， 用以封閉或開放孔口， 通稱閘門， 亦稱門葉；

②埋固部分；

③起閉設備。

裝于溢流壩、岸邊溢洪道、泄水孔、水工隧洞和水閘等建筑物的空口上，用以調節流量，控制上、下游水位、宣泄洪水、排除泥沙或漂浮物等，是水工建筑物的重要組成部分。

通過裝配液動限流器，可以大大減輕工人的勞動強度，提高了閘門操控性能，增大了閘門的推力，可以快速關閉，能夠?qū)崿F(xiàn)就地控制及遠程控制。結構簡單、運行平穩 、工作可靠，減輕工人勞動強度，現場使用良好，有一定的實際意義。

產品用途

適用范圍

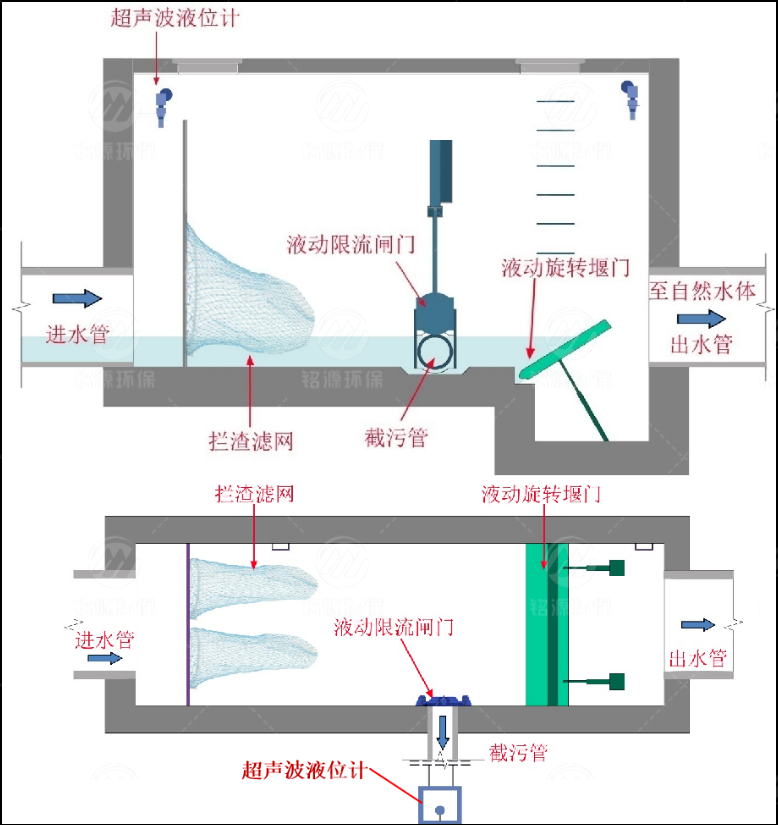

設備適用于城市交替運行的渠道排水，大型配水井及排水系統內排水口(如，堰塘，調蓄池等排水口)，以及調蓄池等設施的進水口，主要用來節流蓄水，控制排水流量和調節上游水位等。

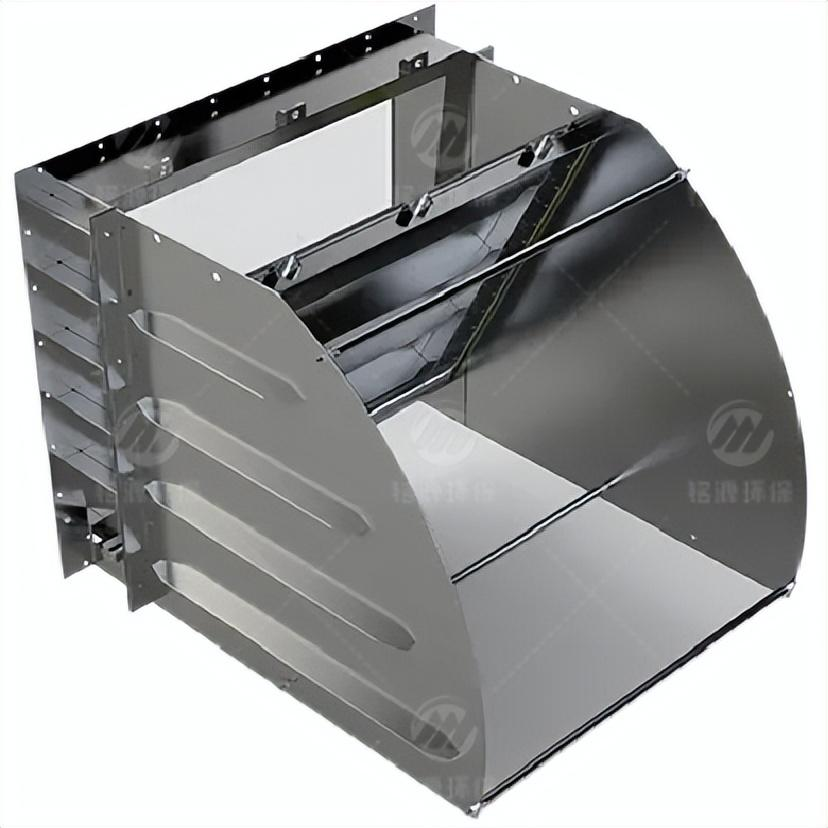

旋轉堰門特點：

(1)液動旋轉堰門結構簡單，性能穩定，維護方便，經久耐用。

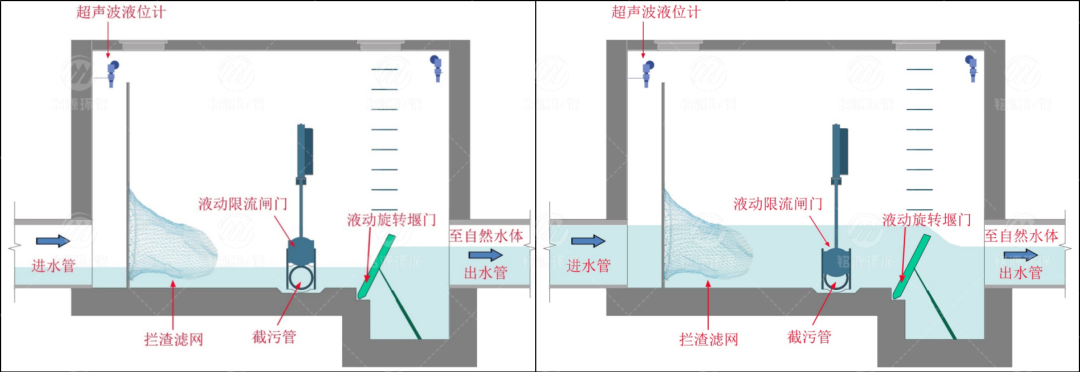

(2)液動旋轉堰門可在旋轉角度范圍內任意位置停止，調節和控制排水量和上游水位。

(3)液動旋轉堰門利用控制系統，可自動控制液壓缸驅動堰門旋轉，實現節流蓄水，控制排水流量和調節上游水位的功能，無需人員看守。

(4)通過高清攝像頭，可以實現遠程控制，實時監控堰門狀態。

(5)液動旋轉堰門采用橡膠密封，三(四)面止水，密封效果好。

閘門/堰門操作步驟

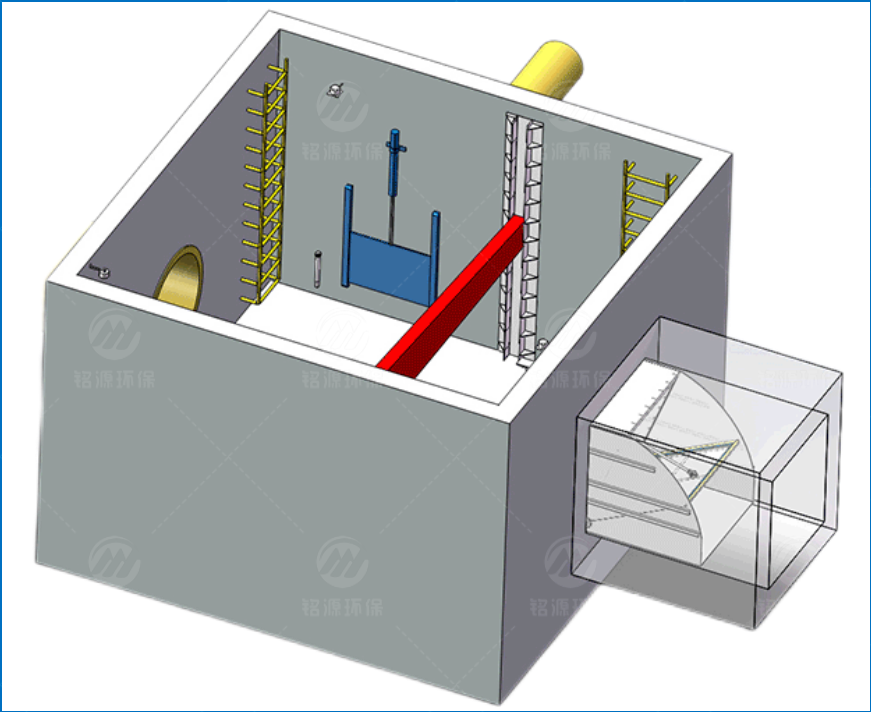

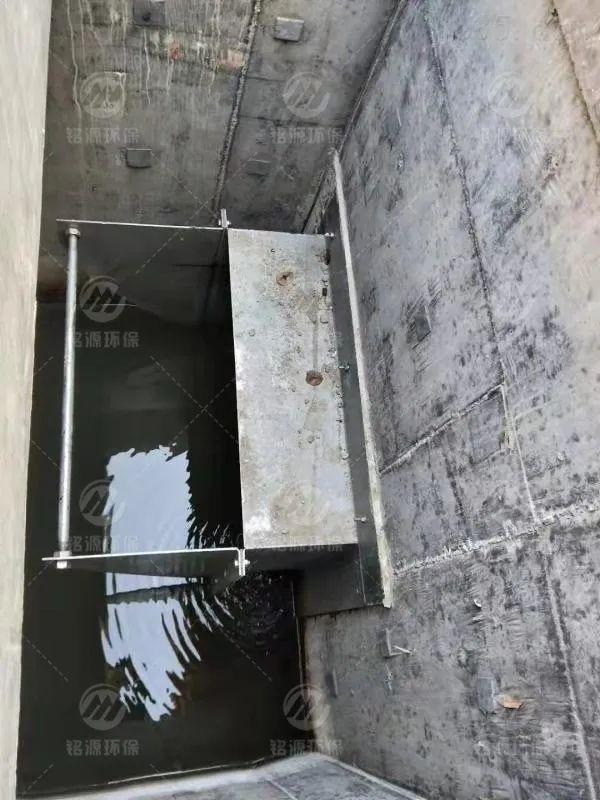

安裝步驟

1）首先將閘門/堰門安全吊入施工井內。

2）將閘門/堰門開口中心與井內管口中心對齊，并用膨脹螺絲固定。

3）第三步：將液壓油缸裝置于閘門/堰門上，同時將油管一端安置于液壓油缸上；將液位傳感器保護管用膨脹螺絲固定于井下并將液位傳感器放置其中，隨油管一并從穿線管穿出至井上，井下安裝完成。

4）將閘門/液動旋轉堰門開口中心與預留洞口中心對齊，并用膨脹螺絲固定。同時將油管一端安置于液壓油缸上，隨油管一并從穿線管穿出至井上，井下安裝完成。

5）將電氣控制柜放置于位置下，由專業人員依次電動液壓站，油管接入，超聲波液位計等接入控制系統.
